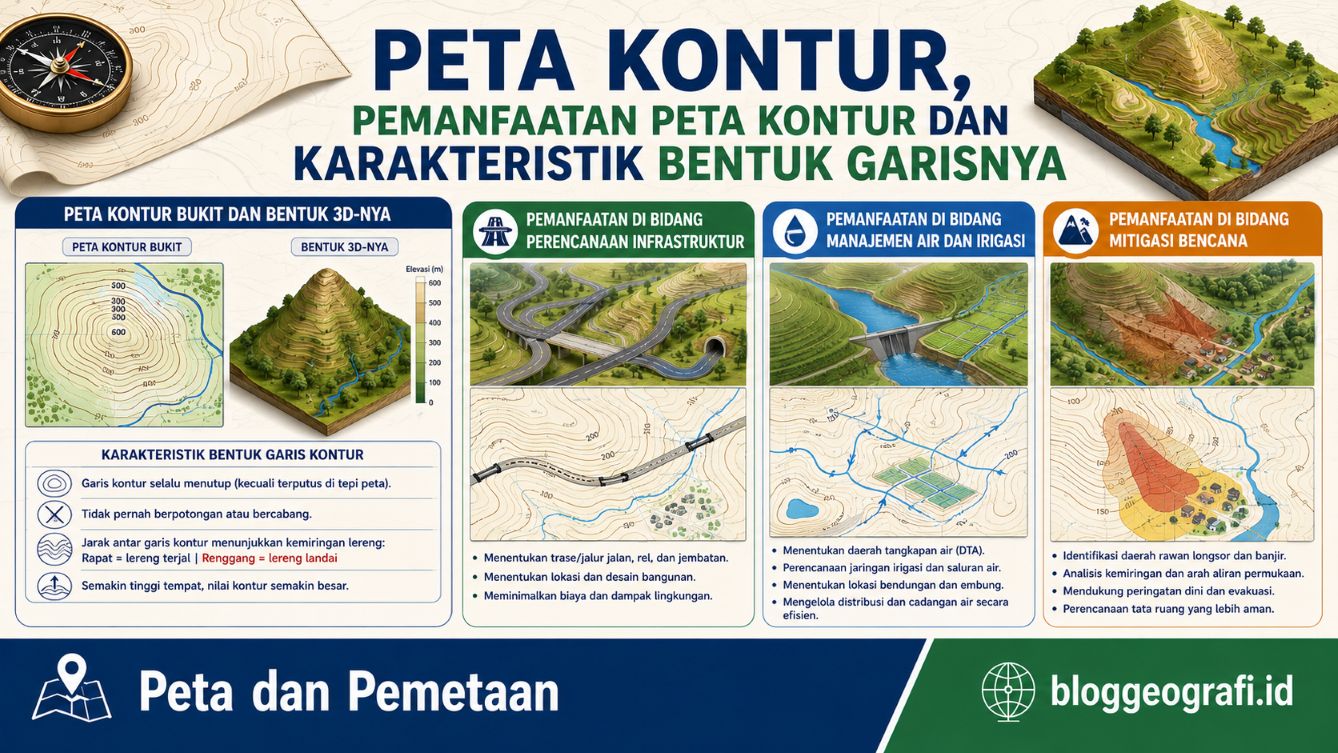

Peta Kontur

Pernahkah kalian melihat peta daerah pegunungan yang dipenuhi oleh garis-garis melengkung yang tampak seperti sidik jari raksasa? Garis-garis itulah yang disebut sebagai garis kontur, dan merupakan elemen paling penting dalam peta topografi. Berbeda dengan peta umum yang hanya menunjukkan nama tempat dan batas wilayah, peta kontur memberikan informasi tentang tinggi rendahnya permukaan bumi—atau yang dikenal sebagai relief. Dengan memahami peta kontur, kita dapat “membaca” bentuk medan tanpa harus berada di lokasi tersebut secara fisik. Kemampuan ini sangat berharga, karena dari sehelai kertas kita bisa mengetahui mana daerah yang curam, mana yang landai, di mana aliran sungai mengalir, dan bahkan di mana lokasi yang berpotensi terjadi longsor.

Peta Kontur dan Peta Topografi

Peta kontur dan peta topografi pada dasarnya adalah hal yang sama, namun peta topografi memiliki informasi yang jauh lebih lengkap. Peta topografi adalah peta keseluruhan yang menggunakan garis kontur sebagai salah satu metode utamanya untuk menggambarkan bentuk dan tinggi rendahnya permukaan bumi. Berikut adalah rincian perbedaan utamanya:

Peta Topografi: Peta yang menyajikan informasi spasial secara lengkap mengenai keadaan fisik suatu wilayah. Peta ini memuat kenampakan alam (gunung, lembah, sungai) maupun buatan manusia (jalan, pemukiman, batas wilayah).
Peta Kontur: Merupakan bagian atau jenis visualisasi dari peta topografi. Peta ini hanya berfokus pada informasi elevasi (ketinggian) dan bentuk medan yang digambarkan menggunakan garis-garis kontur.

Secara definisi, peta kontur merupakan representasi grafis dari permukaan bumi yang menggambarkan variasi ketinggian (elevasi) melalui garis-garis imajiner yang disebut garis kontur. Setiap garis kontur menghubungkan titik-titik yang memiliki ketinggian absolut yang sama, diukur dari permukaan laut rata-rata (mean sea level). Pemahaman tentang peta kontur menjadi keterampilan dasar yang penting dalam geografi, teknik sipil, dan perencanaan tata ruang.

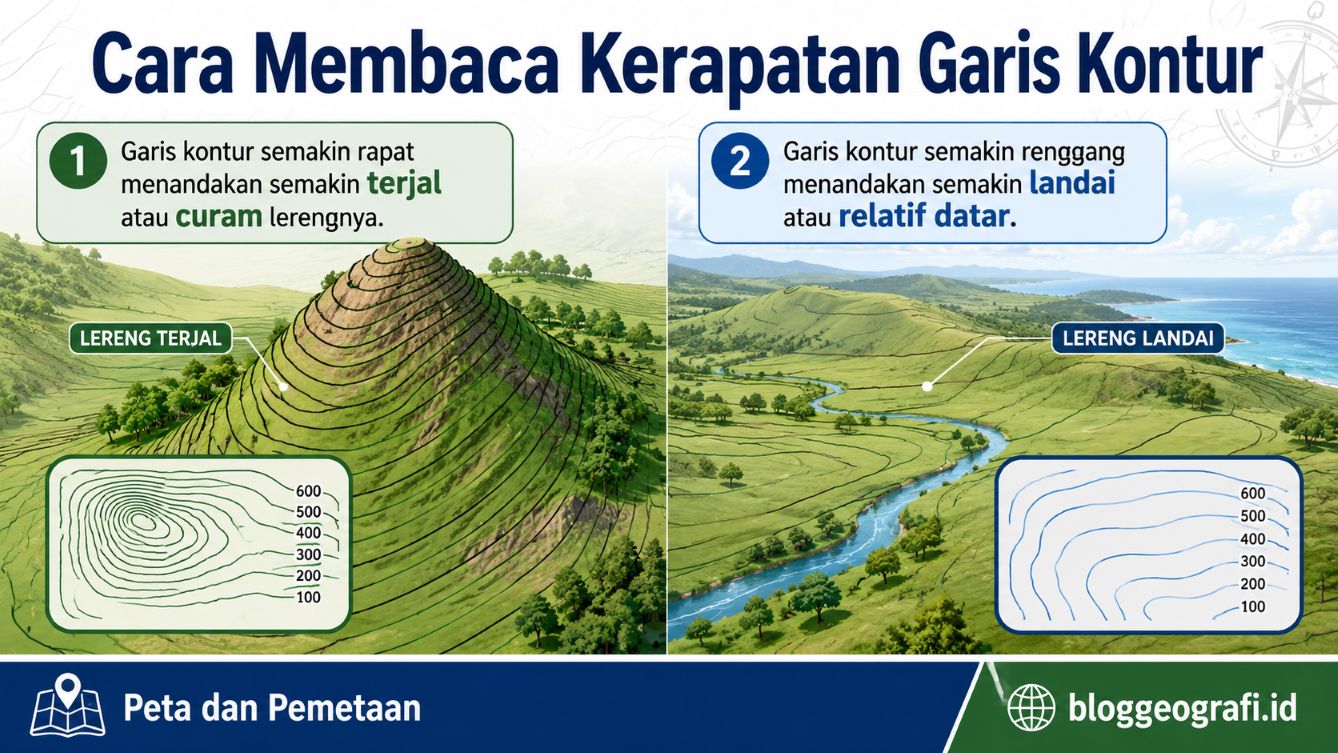

1. Cara Membaca Kerapatan Garis Kontur

Kerapatan atau jarak antar garis kontur pada peta memberikan informasi langsung tentang tingkat kecuraman suatu medan.

Garis Sangat Rapat (Berimpit Dekat): Apabila garis-garis kontur tergambar sangat berdekatan satu sama lain, hal ini mengindikasikan bahwa perubahan ketinggian terjadi dalam jarak horizontal yang pendek. Dengan kata lain, medan tersebut terjal atau curam. Semakin rapat garisnya, semakin ekstrem kemiringan lerengnya.
Garis Berjauhan (Renggang): Sebaliknya, jika jarak antar garis kontur tampak lebar atau renggang, artinya perubahan ketinggian terjadi secara perlahan dalam jarak horizontal yang panjang. Kondisi ini menandakan wilayah yang landai atau relatif datar. Kerapatan yang rendah biasanya ditemukan di dataran rendah atau lembah yang luas.

Konsep ini dapat dianalogikan seperti anak tangga. Jika anak tangga sangat dekat (rapat), menaikinya akan terasa berat dan curam. Jika anak tangga berjauhan, tanjakannya terasa lebih landai dan mudah. Dalam aplikasi nyata, kerapatan garis kontur sangat membantu para pendaki gunung untuk memilih jalur pendakian yang aman, atau bagi para insinyur untuk menentukan lokasi yang paling stabil untuk membangun jalan.

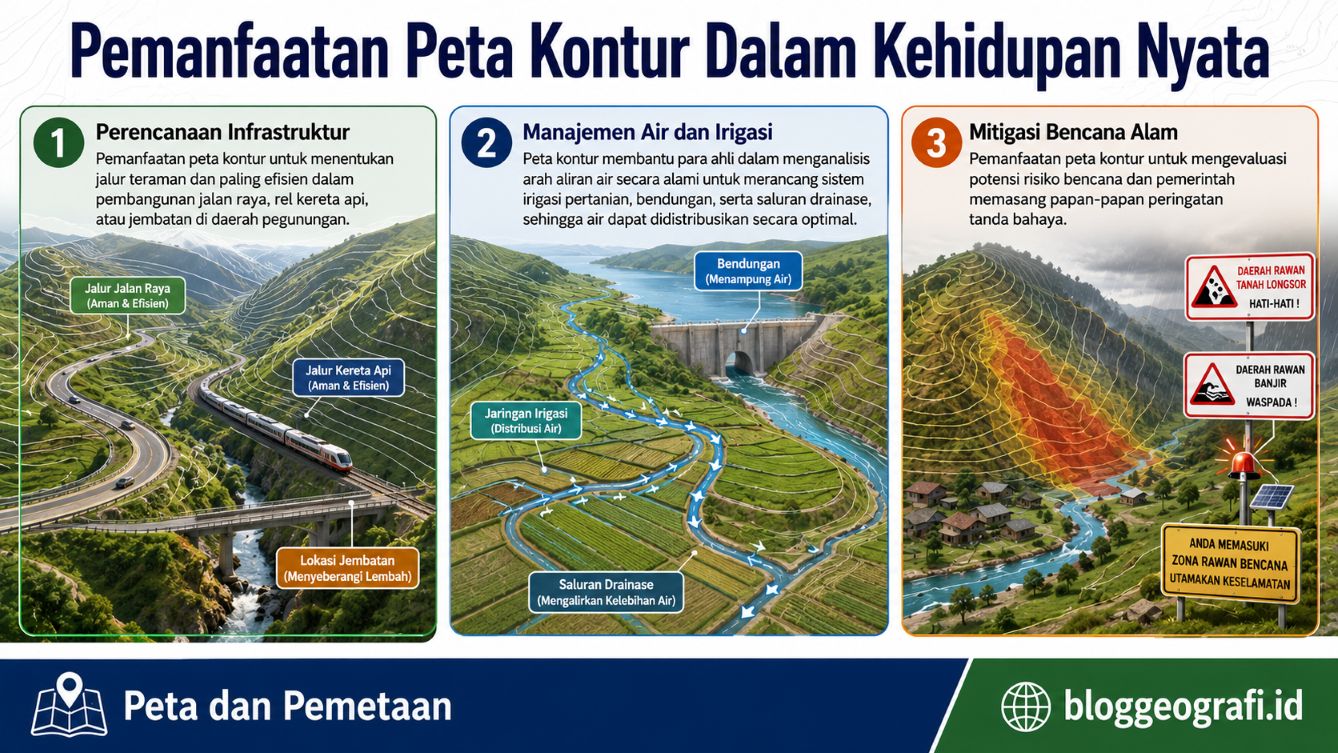

2. Fungsi Utama Peta Kontur dan Pemanfaatannya Dalam Kehidupan Nyata

Peta kontur bukanlah sekadar alat bantu visual, melainkan instrumen teknis yang memiliki peran krusial dalam berbagai sektor pembangunan dan keselamatan.

Perencanaan Infrastruktur: Dalam proyek konstruksi, peta kontur digunakan untuk menentukan jalur teraman dan paling efisien dalam pembangunan jalan raya, rel kereta api, atau jembatan di daerah pegunungan. Dengan mengetahui kemiringan lereng, para insinyur dapat menghindari daerah yang terlalu curam atau rawan longsor, serta merancang kelandaian yang aman bagi kendaraan.
Manajemen Air dan Irigasi: Peta kontur membantu para ahli dalam menganalisis arah aliran air secara alami. Informasi ini sangat penting untuk merancang sistem irigasi pertanian, bendungan, serta saluran drainase, sehingga air dapat didistribusikan secara optimal tanpa menyebabkan erosi atau genangan yang merugikan.
Mitigasi Bencana Alam: Salah satu fungsi paling kritis dari peta kontur adalah untuk mengevaluasi potensi risiko bencana. Dengan mengidentifikasi lereng-lereng yang memiliki kemiringan curam (di atas 30–40 derajat), para petugas kebencanaan dapat memetakan zona rawan longsor dan tanah bergerak. Informasi ini menjadi dasar untuk menyusun peringatan dini dan kebijakan tata ruang yang aman bagi pemukiman penduduk.

Dalam praktiknya, peta kontur modern kini terintegrasi dengan teknologi Sistem Informasi Geografis (SIG) dan citra satelit. Namun, prinsip dasar membaca garis kontur tetap sama dan masih diajarkan sebagai keterampilan dasar bagi para surveyor, arsitek, dan juga pecinta alam. Kemampuan membaca peta kontur juga sangat berguna bagi para pendaki untuk memperkirakan lama perjalanan dan mengidentifikasi titik-titik sumber air sebelum melakukan ekspedisi.

3. Karakteristik Bentuk Garis Kontur

Selain kerapatannya, bentuk geometris yang dibentuk oleh garis kontur juga memiliki makna tersendiri. Setiap pola bentuk menunjukkan fitur geografis tertentu di lapangan. Berikut adalah enam bentuk dasar relief bumi yang umum ditemukan pada peta kontur, beserta ciri-ciri visual yang menandainya:

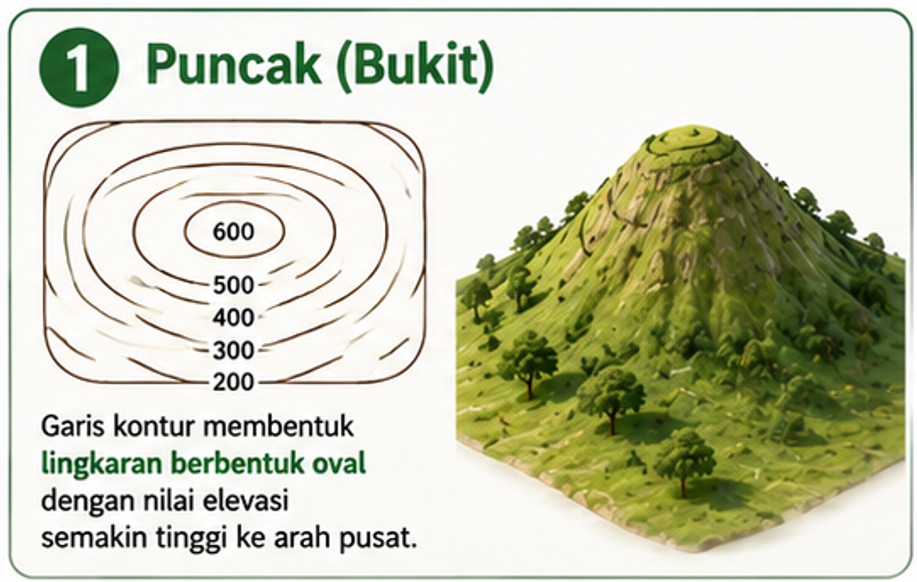

a. Puncak atau Bukit (Hill/Peak)

Puncak atau bukit memiliki garis kontur berbentuk serangkaian lingkaran atau oval yang tertutup, di mana ukuran kelilingnya semakin mengecil menuju bagian tengah.

Pola lingkaran konsentris ini menunjukkan adanya elevasi yang meningkat secara bertahap menuju pusat.
Titik tertinggi pada bukit atau puncak gunung biasanya ditandai dengan angka elevasi yang tertera, atau simbol segitiga dengan titik di tengahnya (triangulasi).
Semakin banyak lingkaran yang tergambar, semakin tinggi bukit tersebut.

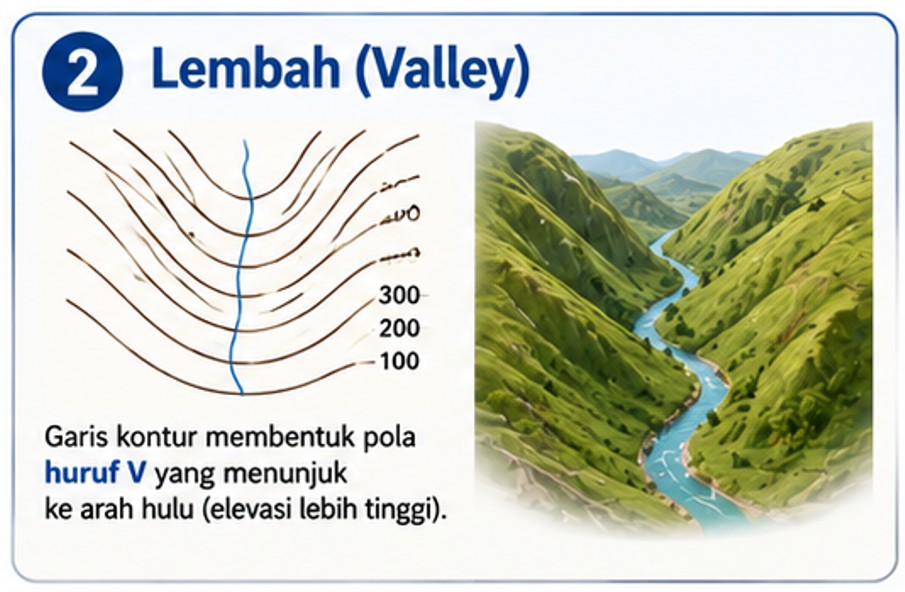

b. Lembah (Valley)

Lembah memiliki garis kontur membentuk pola menyerupai huruf “V” atau “U” yang runcing, dengan ujung lengkungnya menunjuk atau menjorok ke arah ketinggian yang lebih tinggi (ke arah hulu atau sumber air).

Pola “V” pada lembah mengindikasikan adanya aliran air di dasar lembah tersebut. Karena air mengalir dari tempat tinggi ke tempat rendah, arah aliran sungai selalu berlawanan dengan arah ujung runcing huruf “V”—yaitu mengalir keluar menuju dataran rendah.
Lembah biasanya terbentuk oleh erosi air sepanjang waktu, sehingga seringkali menjadi jalur alami bagi sungai dan anak sungai.

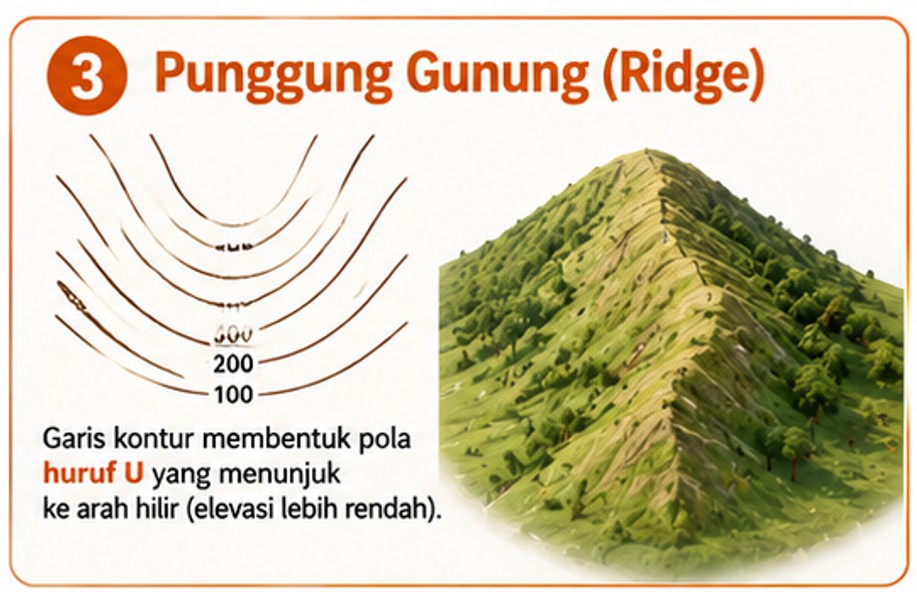

c. Punggung Gunung (Ridge)

Punggung Gunung memiliki garis kontur yang membentuk pola menyerupai huruf “U” atau lengkungan yang melengkung tajam, dengan arah lengkungan menunjuk ke lereng yang lebih rendah (ke arah kaki bukit).

Punggungan gunung adalah kebalikan dari lembah. Ini adalah area memanjang yang lebih tinggi di antara dua lembah, di mana air akan mengalir ke dua sisi yang berlawanan (berfungsi sebagai batas daerah aliran sungai).
Pola huruf “U” pada punggungan memiliki ujung terbuka yang mengarah ke ketinggian yang lebih rendah, berbeda dengan lembah yang ujung runcingnya mengarah ke ketinggian yang lebih tinggi.
Punggungan sering menjadi jalur alami bagi pendakian karena menawarkan pemandangan yang lebih terbuka dan medan yang relatif lebih stabil dibandingkan lereng samping.

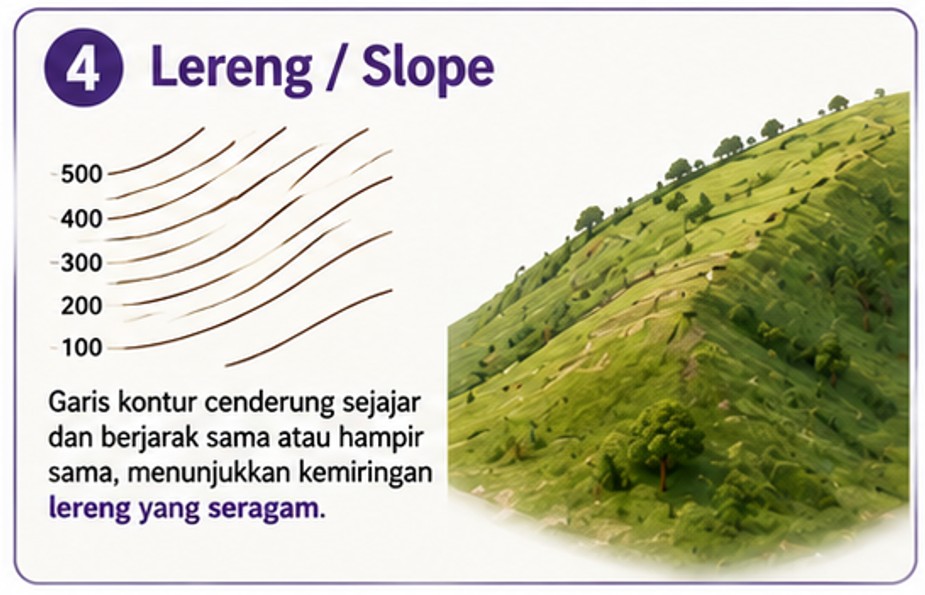

d. Lereng (Slope)

Lereng menggambarkan tingkat kecuraman suatu permukaan, yang dapat dibaca dari jarak antar garis kontur. Berdasarkan pola kerapatannya, lereng dibedakan menjadi beberapa jenis:

Lereng Curam: Ditandai dengan garis kontur yang sangat rapat dan berdekatan satu sama lain. Ini menunjukkan perubahan ketinggian yang drastis dalam jarak horizontal yang pendek.
Lereng Landai: Ditandai dengan garis kontur yang renggang dan berjauhan. Perubahan ketinggian terjadi secara perlahan dan bertahap.
Lereng Seragam (Uniform): Garis kontur memiliki jarak yang sama dan teratur dari bagian atas hingga bawah lereng, menunjukkan kemiringan yang konsisten.
Lereng Cembung (Convex): Garis kontur terlihat rapat di bagian bawah lereng dan renggang di bagian atas. Bentuk ini menandakan bahwa kemiringan bertambah curam saat mendekati kaki bukit.
Lereng Cekung (Concave): Garis kontur terlihat renggang di bagian bawah dan rapat di bagian atas lereng. Artinya, kemiringan paling curam berada di bagian puncak dan semakin landai saat mendekati dasar.

Pemahaman tentang jenis-jenis lereng sangat krusial dalam berbagai aplikasi praktis. Misalnya, lereng cembung cenderung lebih stabil untuk pembangunan, sedangkan lereng cekung memiliki potensi longsor yang lebih tinggi karena gaya gravitasi yang bekerja pada material tanah di puncak. Dalam pertanian, lereng landai lebih mudah diolah dibandingkan lereng curam yang membutuhkan terasering untuk mencegah erosi.

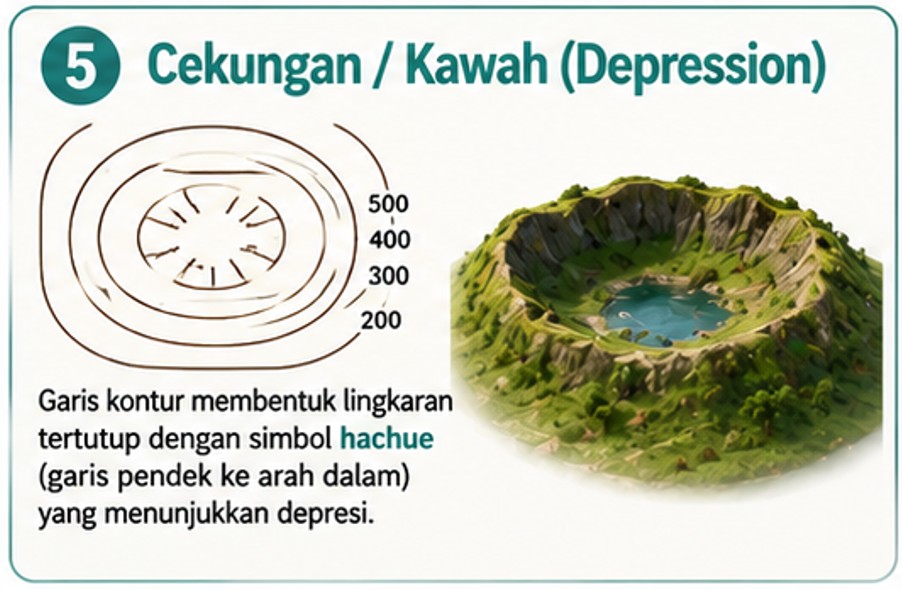

e. Cekungan atau Kawah (Depression)

Cekungan memiliki garis kontur berbentuk lingkaran tertutup yang dilengkapi dengan simbol hachure—yaitu garis-garis pendek atau gerigi kecil yang menunjuk ke bagian dalam lingkaran, menuju titik terendah.

Berbeda dengan bukit yang memiliki ketinggian tertinggi di pusatnya, cekungan justru memiliki titik terendah di tengah.
Simbol hachure sangat penting untuk membedakan cekungan dari bukit, karena secara visual keduanya sama-sama berbentuk lingkaran tertutup. Contoh nyata dari cekungan adalah kawah gunung berapi yang sudah tidak aktif, lubang tambang, atau danau kering.
Dalam navigasi, penting untuk diingat bahwa air akan menggenang di pusat cekungan, sehingga area ini harus dihindari saat membangun jalan atau pemukiman.

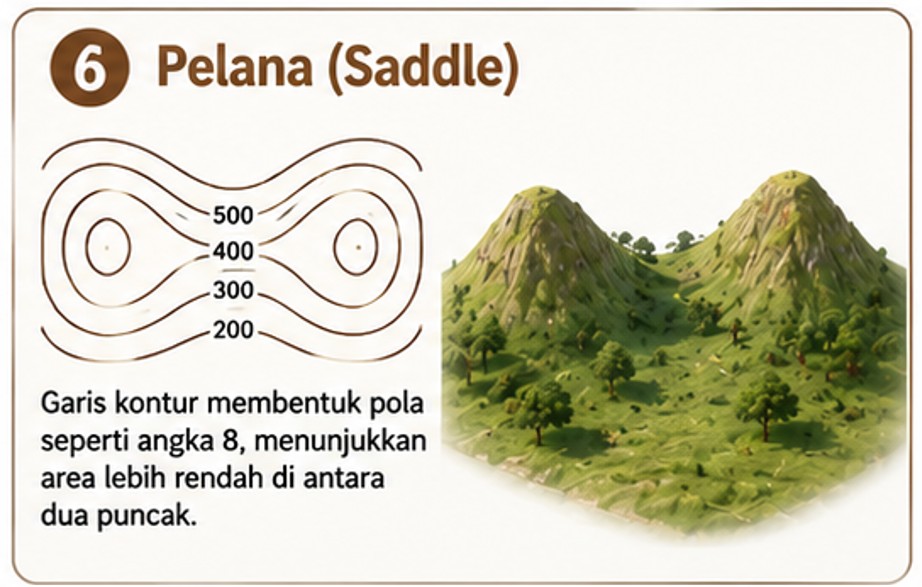

f. Pelana (Saddle)

Pelana adalah area rendah yang terletak di antara dua puncak atau dua bukit. Pada peta, pelana digambarkan sebagai dua area kontur tertutup yang mengelilingi puncak, dan di antaranya terdapat garis kontur berbentuk seperti angka delapan (8) atau seperti jam pasir.

Pelana merupakan titik terendah pada punggungan yang menghubungkan dua puncak, tetapi sekaligus merupakan titik tertinggi jika dibandingkan dengan lembah di bawahnya. Dalam istilah geografis, pelana sering menjadi jalur alami untuk melintasi pegunungan (disebut juga “pass” atau celah).
Para pendaki gunung sering memanfaatkan pelana sebagai tempat istirahat atau lokasi perkemahan sementara, karena medannya yang relatif datar dibandingkan dengan lereng di sekitarnya. Dalam peta kontur, pelana juga menjadi indikator penting untuk menentukan batas daerah aliran sungai.
